平臺概況

依據智能礦山生產調度指揮中心集成系統規劃需求，基于分子公司現有自動化與信息化基礎設施，以物聯網、工控數采，數據建模等信息技術為基礎，搭建智能礦山數據采集及展示平臺，實現生產工藝流程透明化、數據真實化，直觀明了地展示出各分子公司生產單位工藝生產流程的整體運行狀況。

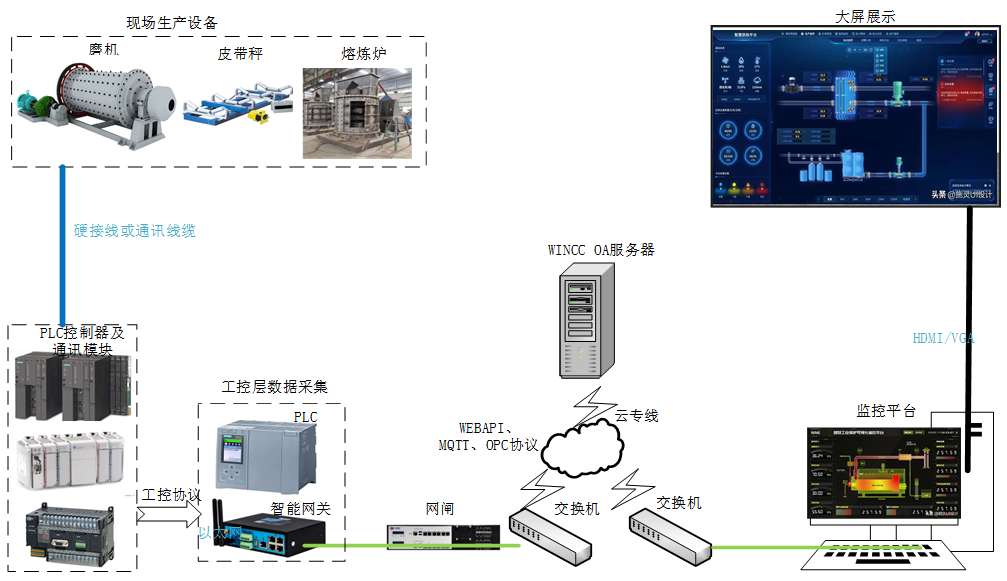

該平臺主要工作包括某礦業集團16家分子公司工控網至云專線網絡搭建，數據采集以及實時數據的圖形化展示，即利用工業智能網關、數據采集設備與工業網閘將工控網安全可靠地接入至云專線，同時將生產流程的工藝數據安全發送至已搭建完成的數據匯聚與展示平臺中，在平臺底層利用已有的標準工控協議或開發私有協議，將生產實時工藝數據以流程畫面形式呈現在監控電腦上。實現流程如下圖：

工業智能網關：含設備供貨、安裝、系統配置、網絡搭建、數據采集與轉發，以及系統調試；

工業交換機：含設備供貨、安裝、網絡搭建及調試；

網閘：含設備供貨、安裝、網絡搭建及調試；

數據采集設備: 西門子S7-1515，含成套箱供貨，設備安裝、供電、接線、數據采集與轉發，以及系統調試（帶防火墻模塊，通訊模塊，品牌：西門子）；

數據采集及展示軟件：西門子WINCC OA，含軟件供貨、正版授權（支持驅動增加與升級）；

軟件部署及開發實施：環境配置、系統部署、數據建模、系統開發，數據采集、畫面組態、數據綁定、智慧礦山數據接口開發，系統調試及試運行，還包括與現場PLC或DCS原廠家對接，點表收集。

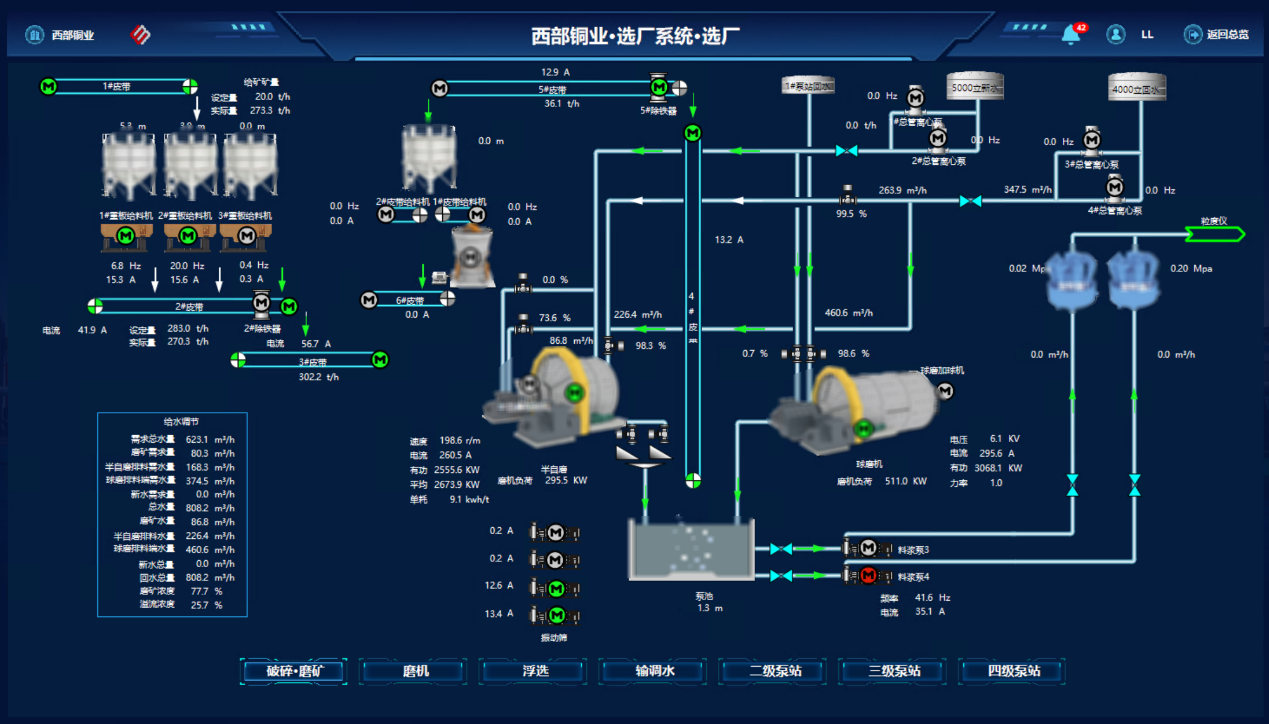

平臺展示

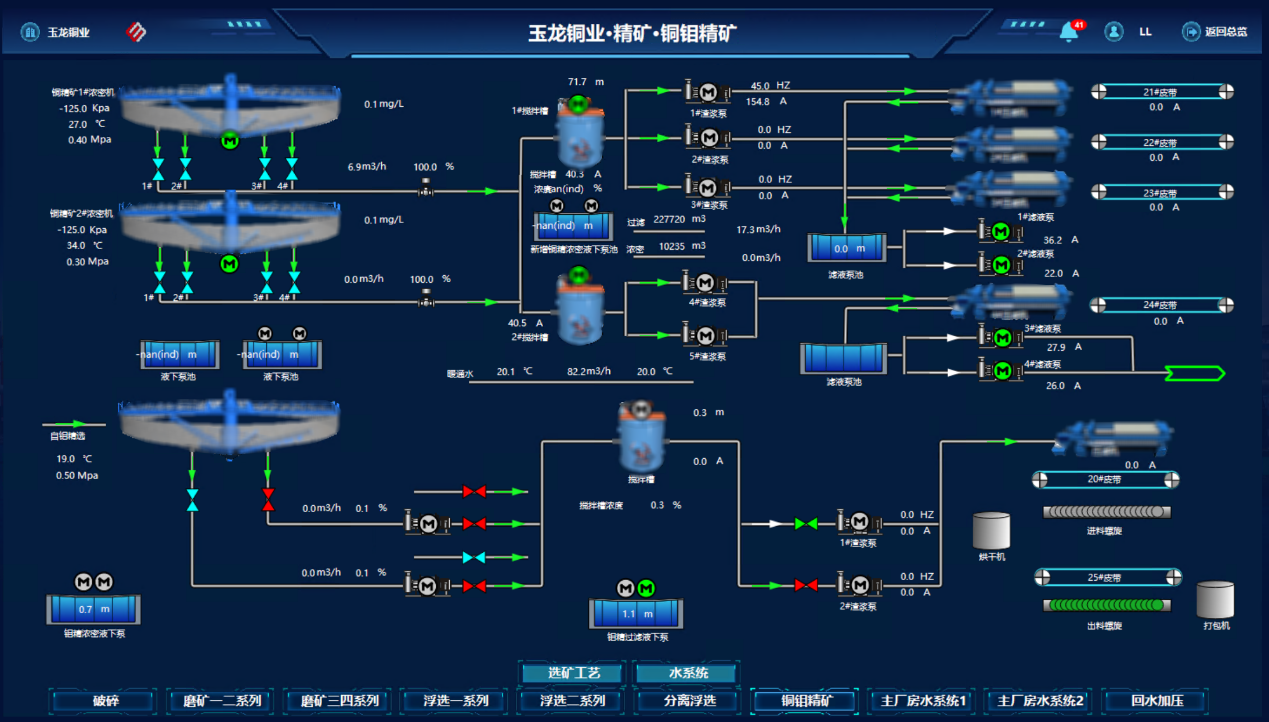

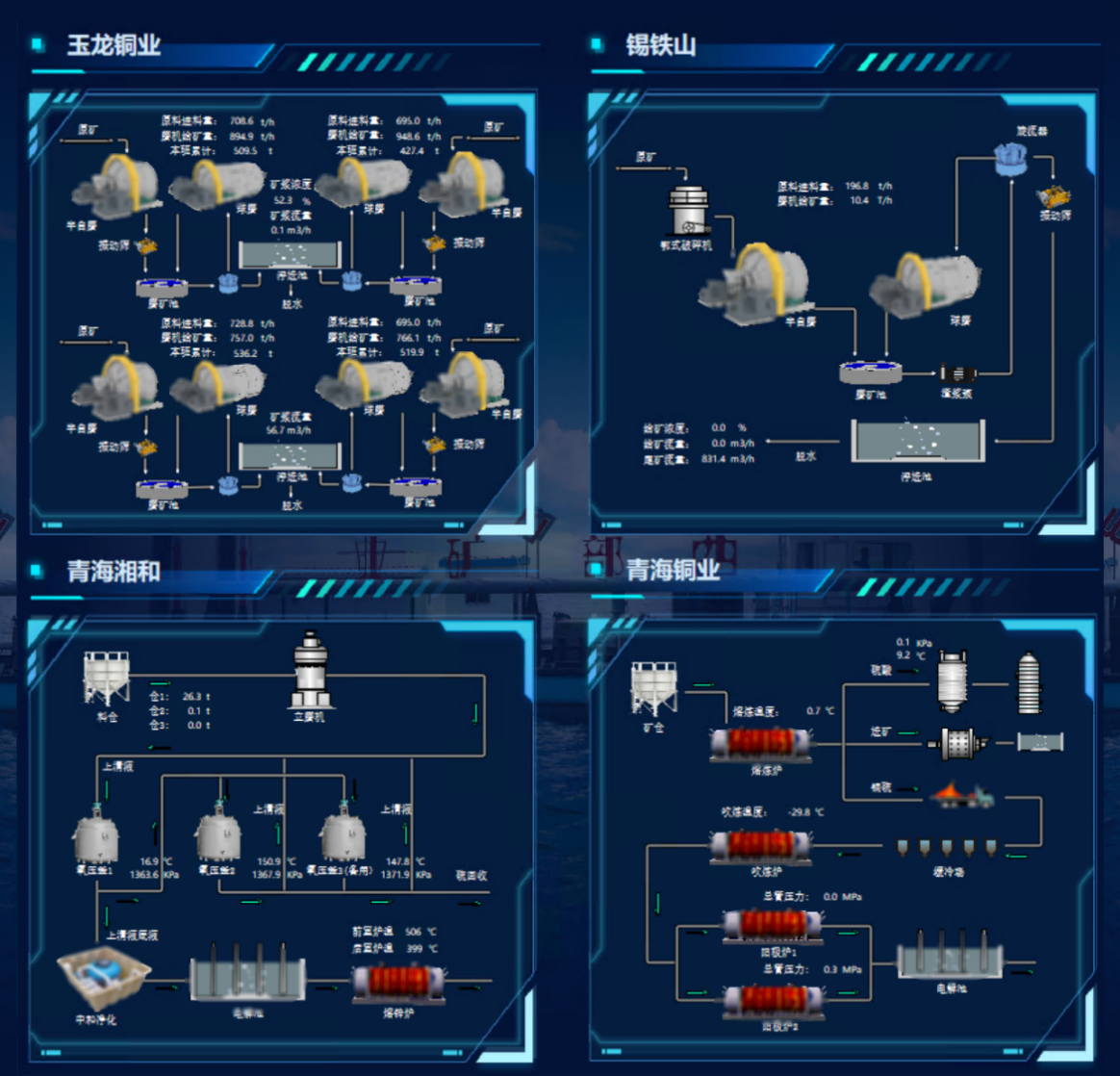

本次展示內容為某礦業集團各分子公司生產單位已接入主控制的DCS或PLC系統的全部數據，涉及板塊包括礦山、冶煉、化工及鹽湖，具體包括球磨機、半自磨機、浮選機、底吹熔煉爐、底吹還原爐、煙化爐、電解槽，及電子皮帶秤（與產量相關）等關鍵設備，以及相關聯的設備與儀表數據參數信息。通過將工業網關或PLC采集到的數據信息與工藝流程畫面動態綁定，直觀明了地展示出各分子公司生產單位主工藝流程的整體運行狀況、生產產量及故障報警信息。

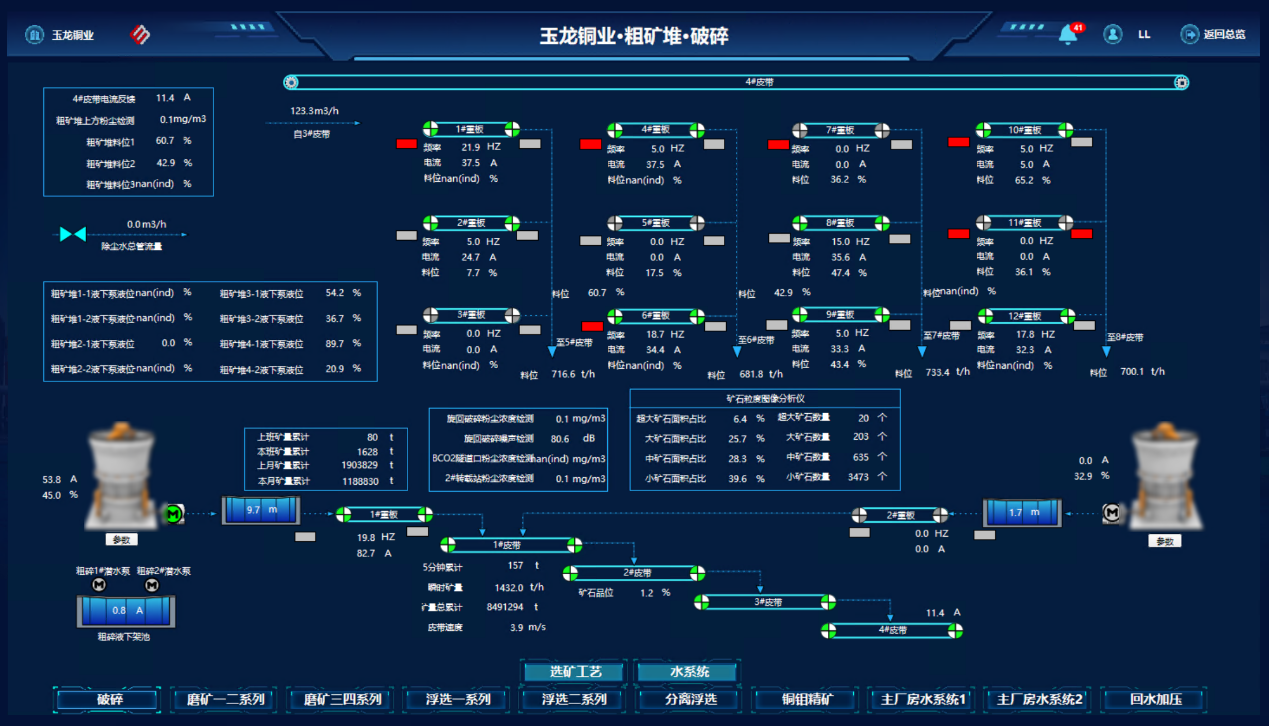

根據某礦業集團各分子公司生產單位基礎自動化現狀，預計對16家單位進行DCS數據展示，其中礦山單位以選礦為核心，上游至粗礦堆的上料皮帶，下游至分離浮選機；冶煉單位以冶煉主工藝為核心，以及電解、熔鑄、凈化等工藝；同時包括所有與產量相關的電子皮帶秤數據。

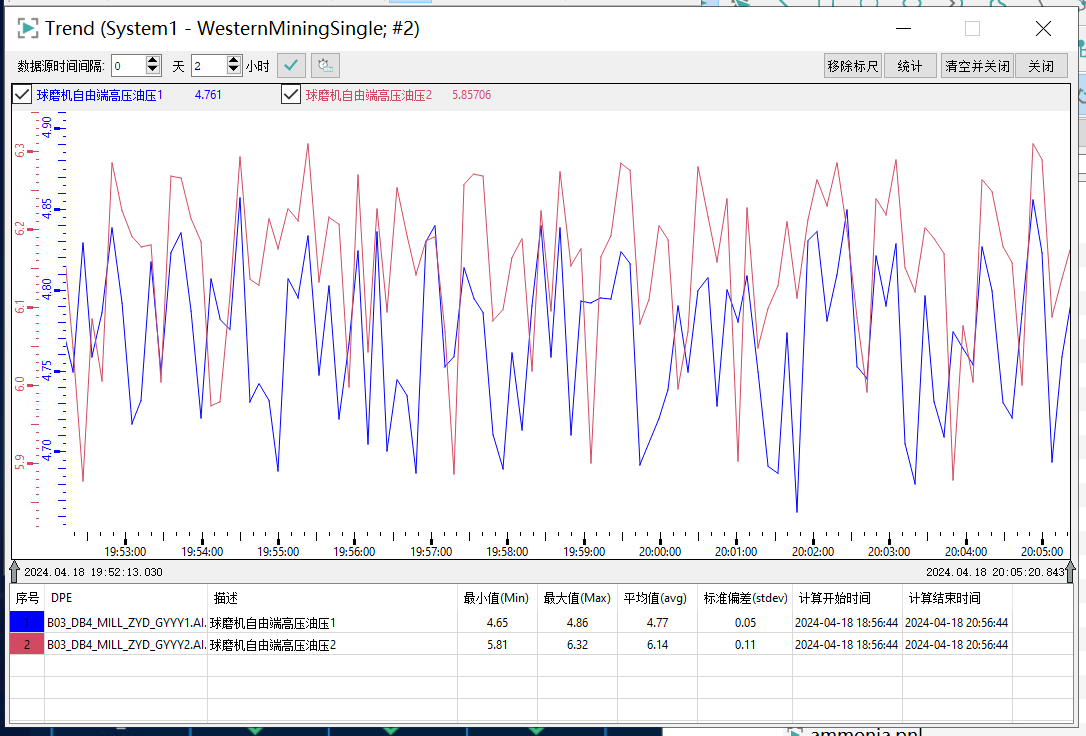

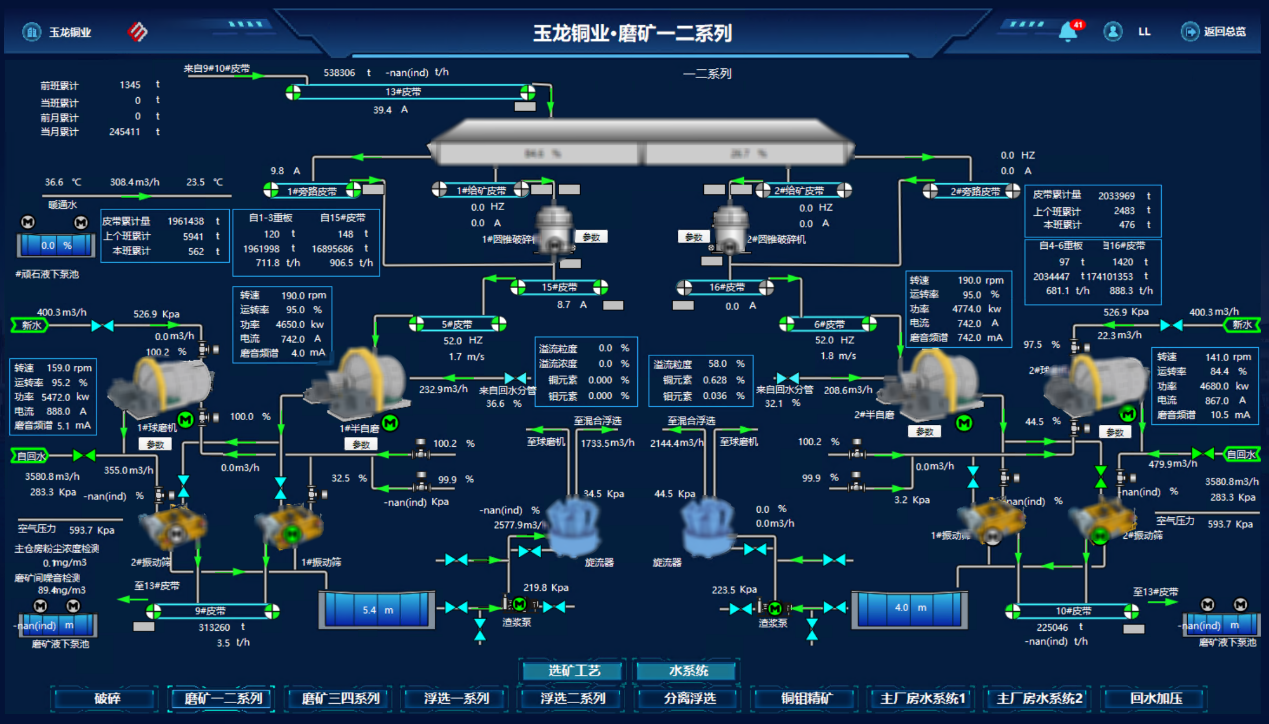

礦山單位展示的具體信息：磨機本體內的軸承溫度、主電機定子溫度、油壓油溫、齒輪振動及溫度、主電機電流頻率與功率、運行故障報警信號等設備數據信息，以及密切關聯的進磨機礦石量、排礦量、新水回水給水量、新水回水排水量、溢流濃度等工藝數據信息。磨機上下游設備主要包括轉運皮帶、渣漿泵、旋流器、浮選機、浮選柱等。（具體數據以最終需求為準）

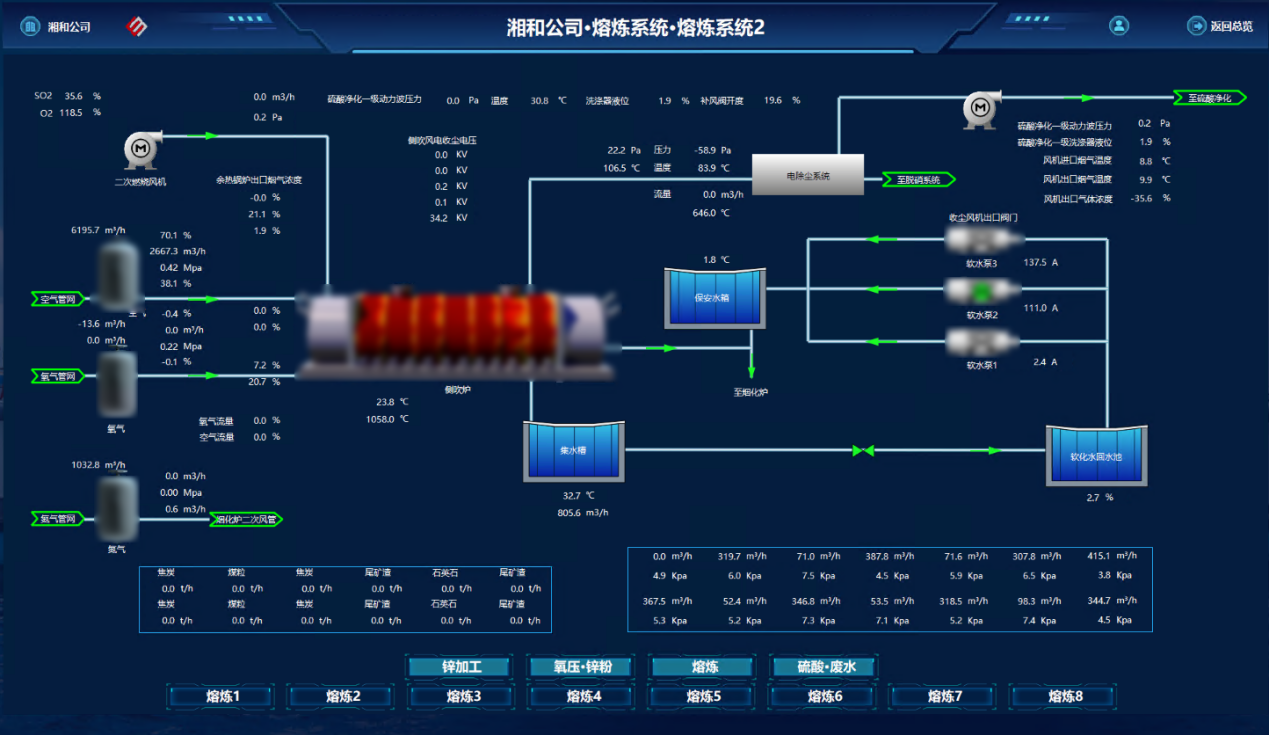

冶煉單位展示的具體信息：爐體相關溫度數據，還包括各種配料量、氧氣量、空氣量、氮氣量、氧氣壓力、空氣壓力、氧氣濃度、混合氣體濃度及壓力、水套流量等信息。冶煉爐上下游設備主要包括電收塵、送料皮帶、側吹引風機、人孔閥等。（具體數據以最終需求為準）

化工與鹽湖單位展示的具體信息：采集已有系統內的數據。（具體數據以最終需求為準）

電子皮帶秤的信息：16家生產單位中現場已配置有電子皮帶秤，且具備通訊接口，同時與產量相關數據，展示方式為瞬時流量或累積量。（具體數據以最終需求為準）
